Une armoire électrique industrielle ne se choisit pas sur catalogue à partir de ses seules dimensions. Pour protéger les personnes, fiabiliser la production et anticiper les évolutions, il faut accorder le matériel au process, à l’environnement d’installation et aux exigences de conformité électrique. Un choix précis dès le départ facilite aussi l’exploitation et la maintenance.
L’article en bref
Le bon choix repose sur une analyse concrète des contraintes de votre installation. Matériaux, indice IP, dimensionnement et conformité forment un tout.
- Environnement maîtrisé : Choisissez le matériau et l’indice IP selon les risques présents.
- Dimensions anticipées : Prévoyez les composants actuels, les extensions et leur dissipation thermique.
- Conformité vérifiée : Faites valider les normes applicables, les schémas et les essais.
- Exploitation facilitée : Organisez les équipements pour simplifier les interventions et la maintenance.
À retenir : une armoire bien spécifiée protège l’installation tout en soutenant sa performance future.

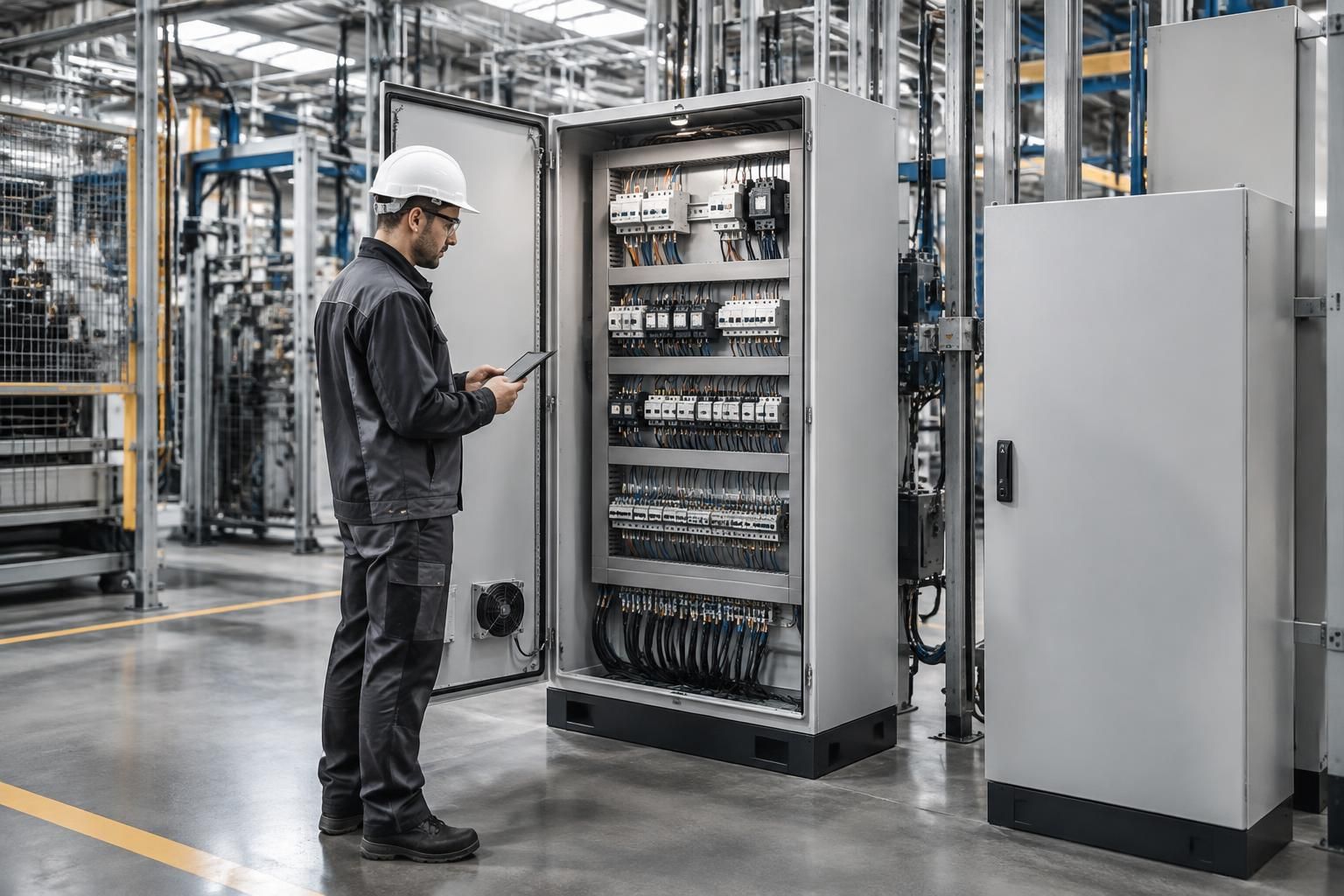

Choisir une armoire électrique industrielle selon votre installation
Une armoire électrique industrielle rassemble et protège les équipements qui pilotent ou alimentent un process : protections, automates, variateurs, borniers et dispositifs de commande. Elle peut servir une ligne de production, un système de pompage, une machine spéciale ou un réseau de distribution électrique. Le choix doit donc partir de son rôle réel, et non d’un format standard choisi trop tôt.
Dans un atelier fictif comme celui de MecaNord, l’ajout d’un convoyeur peut rapidement modifier les besoins : nouveaux départs électriques, automatismes supplémentaires, dégagement thermique accru. Une enveloppe déjà saturée complique le câblage et les interventions. Le premier réflexe consiste à établir la liste des fonctions présentes, des puissances en jeu et des évolutions prévisibles.
Définir les fonctions et les contraintes du process
Précisez si l’armoire assure la commande, la protection, l’automatisation industrielle ou la distribution de puissance. Une installation de quelques kilowatts et un tableau alimentant plusieurs centaines de kilowatts n’impliquent ni les mêmes appareils, ni les mêmes contraintes de câblage et de refroidissement.
Pour cadrer la demande, décrivez aussi les conditions d’utilisation : fonctionnement continu ou intermittent, vibrations, poussières, humidité, nettoyage fréquent et accès des opérateurs. Ces informations orientent les choix techniques avant même la fabrication.
Matériau et indice de protection IP : adapter l’armoire électrique à son environnement
L’environnement d’installation détermine le niveau de résistance attendu. Une enveloppe adaptée à un local technique propre ne conviendra pas nécessairement à une zone humide, à l’extérieur ou à un espace soumis à des produits de nettoyage. Le matériau et l’indice de protection IP doivent être évalués ensemble, à partir des risques réels.
La tôle d’acier offre une solution robuste pour de nombreuses applications intérieures. Le polyester est intéressant lorsque la corrosion ou les intempéries sont un enjeu, tandis que l’inox est souvent retenu dans des environnements exigeants en matière d’hygiène ou de résistance à la corrosion. Le surcoût d’un matériau spécialisé se justifie lorsqu’il réduit le risque de dégradation et les interruptions d’activité.
| Solution | Environnement adapté | Point de vigilance |
|---|---|---|
| Acier peint | Locaux industriels intérieurs et zones protégées | Évaluer les risques de corrosion, de choc et de condensation |
| Polyester | Extérieur ou atmosphère exposée à la corrosion | Vérifier la compatibilité avec les UV et les contraintes mécaniques |
| Inox | Milieux humides, corrosifs ou soumis à des exigences d’hygiène | Choisir la nuance et la finition selon les agents présents |
Lire correctement les indices IP
L’indice de protection IP renseigne sur la résistance de l’enveloppe à l’intrusion de corps solides et à l’eau, selon des essais définis. À titre de repère, IP55 protège contre les poussières en quantité nuisible et les jets d’eau ; IP65 est étanche à la poussière et résiste aux jets d’eau ; IP66 vise des jets plus puissants. IP67 correspond à une protection contre une immersion temporaire dans les conditions prévues par l’essai.
Un indice élevé ne répond pas à tous les risques : il ne garantit pas, à lui seul, la résistance aux produits chimiques, aux chocs ou à la condensation. Dans une zone de lavage, par exemple, les projections, les détergents et la méthode de nettoyage doivent être pris en compte avant de spécifier l’enveloppe.
Dimensionnement électrique : prévoir les équipements et les évolutions
Le dimensionnement électrique ne se résume pas à vérifier que les appareils tiennent dans l’armoire. Il faut considérer les puissances, les courants, les protections, les réserves disponibles, les distances de câblage et la chaleur dégagée. La ventilation ou le refroidissement doit également être étudié lorsque les composants concentrent une charge thermique importante.
Une réserve d’espace raisonnable aide à intégrer de futurs modules, mais elle ne remplace pas une étude thermique ou une vérification des contraintes électriques. Dans le cas de MecaNord, conserver des emplacements libres pour l’extension du convoyeur évite une refonte complète ; encore faut-il vérifier que la puissance et le refroidissement resteront adaptés.
Établir une liste claire des composants
Avant de déterminer les dimensions, rassemblez les besoins fonctionnels et les équipements. Cette préparation réduit les oublis et facilite les échanges entre le bureau d’études, le fabricant et les équipes de maintenance.
- Protections électriques, disjoncteurs et interrupteurs différentiels adaptés au réseau.
- Automates, modules d’entrées-sorties, variateurs et équipements de commande.
- Borniers, câbles, goulottes et accessoires nécessaires au raccordement.
- Voyants, interfaces opérateur, dispositifs de sectionnement et repérage des circuits.
- Réserves pour les extensions, les accès de maintenance et la circulation de l’air.
Un schéma lisible et un repérage cohérent accélèrent le diagnostic lorsqu’une panne survient. La facilité d’intervention se construit dès la conception, pas au moment du premier dépannage.
Conformité électrique et normes applicables à l’armoire industrielle
La conformité électrique dépend de l’installation, de la fonction de l’ensemble et des réglementations applicables au projet. La NF C 15-100 concerne les installations électriques basse tension en France ; la série IEC 61439 porte sur les ensembles d’appareillage à basse tension. Pour une armoire intégrée à une machine, les exigences liées aux machines doivent aussi être examinées selon le périmètre et la date de mise sur le marché.
Le marquage CE ne constitue pas une simple formalité apposée sur une enveloppe : il s’inscrit dans une démarche de conformité de l’équipement concerné et de ses exigences applicables. Demandez au fabricant les éléments de preuve correspondant au projet, notamment les schémas, la documentation technique et les résultats des contrôles prévus. La validation finale doit tenir compte de l’installation complète.
Organiser les études, les essais et la documentation
Une prestation sérieuse commence par l’analyse du cahier des charges et se poursuit avec les schémas de puissance et de commande. En atelier, le montage sur rails DIN, le câblage repéré et le contrôle des serrages contribuent à la fiabilité, mais doivent être complétés par des vérifications adaptées à l’équipement.
Les essais peuvent porter, selon le projet, sur la continuité, l’isolement, le fonctionnement logique et les contrôles avant mise sous tension. Un dossier technique à jour donne ensuite aux exploitants les repères nécessaires pour intervenir sans improviser.
Faciliter la maintenance électrique et la sécurité industrielle
Une armoire correctement conçue rend les opérations de maintenance plus prévisibles : les circuits sont identifiés, les accès sont organisés et les composants sont disposés de façon cohérente. Cette lisibilité limite les erreurs de diagnostic et aide les équipes à préparer leurs interventions dans de bonnes conditions.
Pour renforcer la sécurité industrielle, prévoyez les dispositifs de sectionnement nécessaires, un repérage durable et une documentation accessible. Les interventions doivent être réalisées par du personnel compétent, selon les procédures de sécurité applicables au site. Une armoire bien conçue soutient ces pratiques, sans se substituer à elles.
Éviter les erreurs qui fragilisent le projet
Les problèmes les plus coûteux viennent souvent d’hypothèses prises trop tôt : enveloppe sous-dimensionnée, protection IP choisie sans tenir compte du nettoyage, matériau inadapté ou accessoires oubliés. Une autre erreur consiste à transmettre un besoin incomplet, puis à découvrir tardivement que le refroidissement ou les accès de maintenance ne sont pas suffisants.
Avant de valider une proposition, vérifiez que le besoin, le plan d’implantation, les schémas, les conditions d’utilisation et les documents de conformité sont cohérents. Une revue technique partagée permet de lever les ambiguïtés avant la fabrication et de mieux maîtriser les coûts.
Questions pratiques avant de commander une armoire électrique industrielle
Le fournisseur doit pouvoir expliquer ses choix au regard du process et des contraintes du site. Pour avancer efficacement, transmettez un cahier des charges aussi précis que possible et faites clarifier les points qui influencent la sécurité, la conformité ou les futures interventions.
Quel indice IP choisir pour une armoire électrique industrielle ?
Le choix dépend des poussières, de l’eau et des méthodes de nettoyage présentes sur le site. IP55, IP65 ou IP66 répondent à des niveaux différents de protection ; vérifiez aussi les contraintes chimiques, mécaniques et thermiques.
Acier, polyester ou inox : quel matériau privilégier ?
L’acier convient à de nombreuses installations intérieures. Le polyester peut être adapté aux environnements extérieurs ou corrosifs, tandis que l’inox répond à des exigences élevées de résistance à la corrosion ou d’hygiène. La décision doit suivre les conditions réelles d’exploitation.
Quelles normes faut-il vérifier pour une armoire électrique ?
La NF C 15-100 concerne les installations basse tension en France et la série IEC 61439 les ensembles d’appareillage basse tension. Les exigences applicables dépendent du projet, notamment lorsque l’armoire fait partie d’une machine ; faites confirmer le périmètre réglementaire par le fabricant ou le bureau d’études.
Quels éléments fournir pour obtenir une proposition adaptée ?
Transmettez les fonctions attendues, les puissances, les schémas disponibles, les équipements à intégrer, les conditions d’installation, les besoins de communication et les évolutions envisagées. Ces données permettent d’étudier le dimensionnement, les protections, l’enveloppe et les essais nécessaires.
